Intel Ivy Bridge Chipsätze (Panther Point)

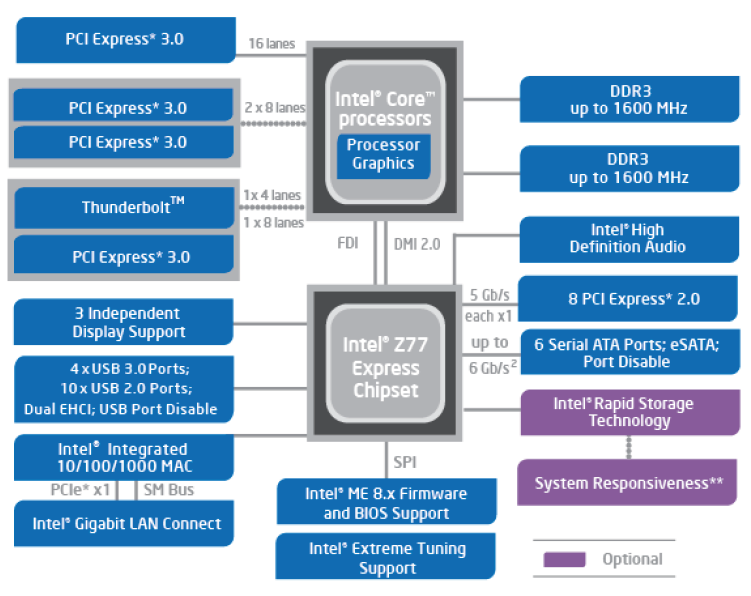

Blockdiagramm der Ivy Bridge Plattform (Desktop-Chipsatz Z77)

Parallel zur Markteinführung der Ivy-Bridge-CPUs hat Intel auch eine Reihe verschiedener Chipsätze vorgestellt, die je nach Einsatzgebiet (Ultrabook, Consumer, Business) unterschiedliche Features und Schnittstellen bieten. Alle Modelle werden in einem (mittlerweile etwas angestaubten) 65-Nanometer-Prozess gefertigt und arbeiten prinzipiell auch mit Prozessoren der Sandy-Bridge-Generation zusammen.

Prozessor und Chipsatz sind über das sogenannte Direct Media Interface (DMI 2.0, basierend auf PCIe 2.0) miteinander verbunden. Strenggenommen handelt es sich bei den Panther-Point-Chips nur um eine Southbridge, die sich unter anderem um die Anbindung von Peripherie (USB) und Massenspeichern (SATA), aber auch den Sound sowie die Netzwerkverbindungen kümmert. Über (je nach Modell) bis zu 8 PCIe-2.0-Lanes können zudem zusätzliche Controller von Drittherstellern angebunden werden.

Weitere Funktionalitäten, die früher von einer externen Northbridge bereitgestellt wurden (wie beispielsweise die PCIe-Lanes für eine dedizierte Grafikkarte oder der Speichercontroller), sind dagegen bereits direkt in der CPU integriert. Dies gilt auch für die Grafikeinheit der Ivy-Bridge-CPUs; lediglich das Bildsignal wird per FDI (Flexible Display Interface) an den Chipsatz weitergeleitet und von dort an bis zu drei Displays ausgegeben.

	HM70 Express	HM75 Express	HM76 Express	HM77 Express	QM77 Express	UM77 Express	QS77 Express
PCIe 2.0 Lanes	4	8	8	8	8	4	8
USB-Ports (davon USB 3.0)	8 (2)	12 (0)	12 (4)	14 (4)	14 (4)	10 (4)	14 (4)
SATA-Ports (davon SATA-III)	4 (1)	6 (2)	6 (2)	6 (2)	6 (2)	4 (1)	6 (2)
HD Audio	Ja	Ja	Ja	Ja	Ja	Ja	Ja
HDMI/DVI/DisplayPort	Ja	Ja	Ja	Ja	Ja	Ja	Ja
VGA/LVDS	Ja	Ja	Ja	Ja	Ja	Nein	Ja
AHCI	Ja	Ja	Ja	Ja	Ja	Ja	Ja
RAID 0/1/5/10	Nein	Nein	Nein	Ja	Ja	Ja	Ja
Smart Response Technology	Nein	Nein	Nein	Ja	Ja	Ja	Ja
Anti-Theft Technology	Nein	Ja	Ja	Ja	Ja	Ja	Ja
Active Management Technology 8.0	Nein	Nein	Nein	Nein	Ja	Nein	Ja
Small Business Advantage	Nein	Nein	Nein	Ja	Ja	Ja	Ja
Rapid Start Technology	Ja	Ja	Ja	Ja	Ja	Ja	Ja
ACPI S1 State Support	Ja	Ja	Ja	Ja	Ja	Ja	Ja
Package	25x25 mm²	25x25 mm²	25x25 mm²	25x25 mm²	25x25 mm²	25x25 mm²	22x22 mm²
TDP	4,1 Watt	4,1 Watt	4,1 Watt	4,1 Watt	4,1 Watt	3,0 Watt	3,0-3,6 Watt
