Display Week 2023 | Visionnox zeigt transparente Smartphone-Antenne über dem Display und extrem dünne Rahmen

Das AoD-Design von Visionox. Rechts ist die Bonding Area für den Anschluss zu sehen. (Foto: Andreas Sebayang/Notebookcheck.com)
Das AoD-Design von Visionox. Rechts ist die Bonding Area für den Anschluss zu sehen. (Foto: Andreas Sebayang/Notebookcheck.com)
In Zukunft könnte der Empfang bestimmter 5G-Bänder (n260, n261) über dem Display erfolgen. Visionox hat sein Antenna-on-Display-Design vorgestellt. Gleichzeitig gab es einen Blick auf zukünftige Smartphonedisplays mit dünnem Rahmen zu sehen.

Visionox hat auf der Display Week eine Antenne gezeigt, die als Mesh über das Smartphone-Display gelegt wird. "Zeigen" ist jedoch eigentlich das falsche Wort, denn die Antenne ist so dünn und fein, dass sie mit dem bloßen Auge zumindest auf der Messe nicht erkennbar war. Selbst eine daneben liegende nicht installierte Antenne sah wie eine normale Displayschutzfolie aus.

In dieser Folie ist aber eine metallische Maschenstruktur, die für den Empfang sorgt. Die Antenne ist flexibel, kann also auch um seitlich abgerundete Displays gelegt werden. Für die Anschlüsse muss dann allerdings rechts von der Antenne eine Bonding Area genutzt werden, damit die Signale auch zum Smartphone kommen.

Seit einigen Jahren diskutiert die Displayforschung schon über ein Konzept namens Antenna-on-Display (AoD), wie etwa einem Paper zu entnehmen ist, das im Rahmen des 2021er-Symposiums der Society of Information Display (SID), dem Ausrichter der Display Week, veröffentlicht wurde.

Visionox schafft es aber nicht, den kompletten diskutierten Frequenzbereich anzubieten. Der Hersteller beschränkt sich bei dem jetzt verfügbaren Produkt auf die Bänder n260 und n261 (Millimeter Wave), die mit 9 dBi besser empfangen werden können. Die Position des AoD hat zudem einige Vorteile. Im Unterschied zum Rahmen verdeckt kein allzu großer Anteil der Hand die Antenne. Gleichzeitig können die hohen Datenraten per Bandroaming gerade dann genutzt werden, wenn der Anwender ohnehin auf das Display schaut. Für die Antenne steht eine große Oberfläche zur Verfügung.

Das heißt aber auch, dass der Rahmen etwa für andere Frequenzbänder noch genutzt werden sollte. Viel Platz im Rahmen wird es, wenn es nach Visionox geht, bald aber nicht mehr geben. Der Hersteller zeigte in Los Angeles nämlich auch ein Display, dass einen nur 0,5 mm dicken seitlichen Rahmen (Bezel) hat. Oben und unten gibt es mit 0,65 respektive 0,6 mm etwas mehr Platz für das Hardwaredesign, was hinter das Display muss.

Weitere technische Daten hat der Hersteller noch nicht veröffentlicht.

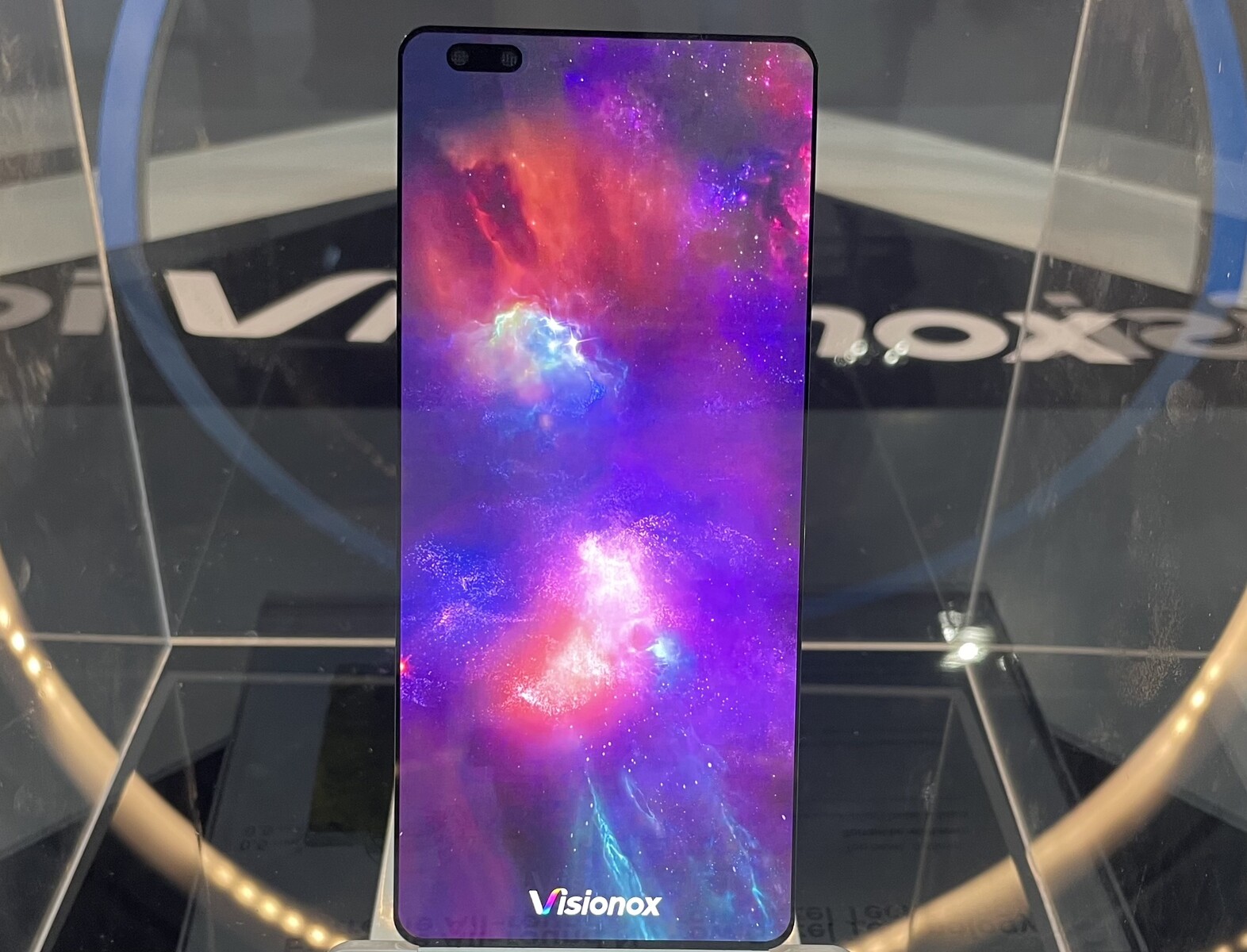

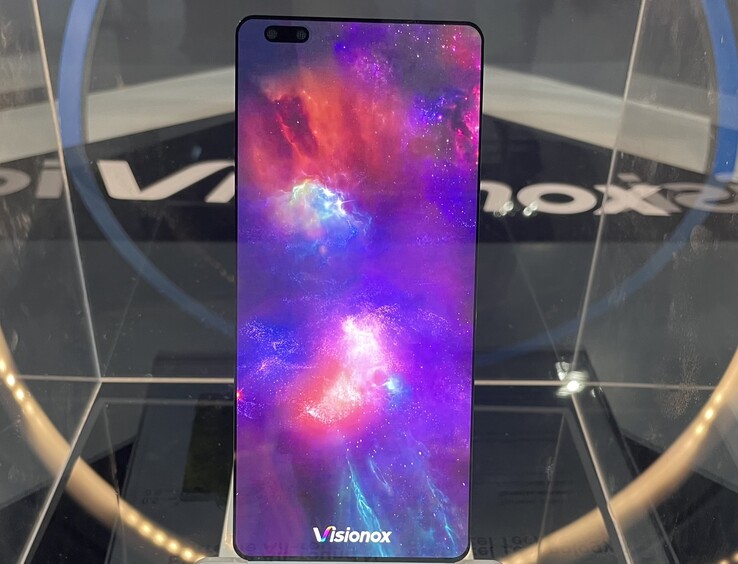

Visionox "Extreme All-round Narrow Bezel Technology" (Foto: Andreas Sebayang/Notebookcheck.com)
Visionox "Extreme All-round Narrow Bezel Technology" (Foto: Andreas Sebayang/Notebookcheck.com)

Quelle(n)

Display Week / Visionox
