Apple A20: Leak gibt ersten Einblick in Standard-Chip des iPhone 18

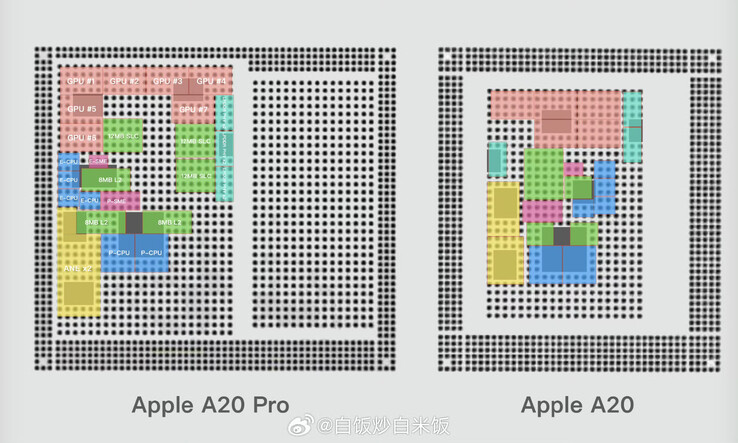

Apples Standard-A20-Chip, die abgespeckte Version des A20 Pro, ist in einer geleakten Solder-Ball-Map aufgetaucht. Der Weibo-Nutzer 白饭炒白米饭 hat die Map analysiert und das Layout der einzelnen Chips geschätzt. Die Karte zeigt den A20 Pro und den A20 nebeneinander. Alle folgenden Zahlen sind Spekulationen, die aus der Map abgeleitet wurden, und keine bestätigten Spezifikationen.

Der Analyse zufolge wird der A20 wie der A20 Pro im N2-Verfahren von TSMC gefertigt . Die nackte Chipfläche des A20 Pro misst 98,80 mm², was für die von ihm gebotene Leistung klein ist. Der A20 wird auf 70 bis 80 mm² geschätzt und ist damit kleiner als der A19 mit 82,8 mm².  Ein kleinerer Chip hilft Apple dabei, die Kosten im Zaum zu halten, da N2-Wafer deutlich teurer sind als bei früheren Fertigungsprozessen.

Auch der Gehäuseaufbau unterscheidet sich. Der A20 scheint weiterhin herkömmlichen Package-on-Package-Speicher (PoP) zu verwenden und nicht die WMCM-Gehäusetechnik des A20 Pro. WMCM hilft dem SoC, Wärme abzuleiten – darauf ist Apple angewiesen, um beim A20 Pro eine Taktrate von 4,93 GHz zu erreichen. Beim A20 dürfte die Taktrate deutlich niedriger ausfallen, sodass er wahrscheinlich nicht dieselbe Gehäusetechnik benötigt.

Bei der GPU erwartet der Autor wie bei früheren Standard-Chips ein weiteres 5-Kern-Design mit begrenzten Taktraten. Frühere Basis-Chips der A-Serie lagen um einen GPU-Kern hinter ihren Pro-Geschwistern zurück, sodass ein Rückstand von zwei Kernen den Abstand noch deutlicher machen würde. Die CPU behält Apples übliches Layout aus zwei Super-Kernen und vier Effizienz-Kernen bei. Der Autor rechnet mit 8 MB gemeinsam genutztem L2-Cache für die Super-Kerne und 4 MB für die Effizienz-Kerne – beides 50 % weniger als beim A20 Pro.

SRAM ließ sich bei jüngsten Fertigungsknoten nur schlecht skalieren, weshalb das Kürzen des Caches einer der direktesten Wege ist, um die Die-Fläche zu reduzieren. Der System-Level-Cache könnte von 12 MB beim A19 auf 16 MB anwachsen, um KI direkt auf dem Gerät zu unterstützen. Die duale 16-Kern-Neural Engine würde wie beim A20 Pro unverändert bleiben und über einen dedizierten 4-MB-Cache verfügen.

Beim Speicherinterface wird ein Upgrade auf einen 96-Bit-Bus erwartet, was dem Pro entspricht und durch die Bandbreitenanforderungen von Apple Intelligence angetrieben werden könnte. Der A20 wird voraussichtlich im nächsten Jahr das Basis-iPhone 18 antreiben.
