ATI Mobility Radeon HD 4570

Die ATI Mobility Radeon HD 4570 von AMD ist eine DirectX 10.1 fähige Einsteiger-Mittelklasse Grafikkarte für Notebooks. Technisch basiert sie auf die Mobilty Radeon HD 4530/4330, jedoch mit höheren Taktraten. Die Nachfolgerkarte HD 5450 ist etwa gleich schnell, braucht jedoch weniger Strom und bietet bereits DirectX 11 Effekte.

Laut AMD verfügt sie nur über einen 64 Bit Speicherbus. Manche GPU-Z Versionen geben jedoch fälschlicherweise einen 128 Bit Bus an.

Durch die Ähnlichkeit zur Desktop 4550 liegt auch die Spieleleistung der Mobilty 4570 deutlich über der alten HD 3400 Serie. Dadurch lassen sich die meisten DirectX 9 Spiele in 1024x768 hohen Detailstufen flüssig spielen (z.B. Call of Duty 4, F.E.A.R., Unreal Tournament 3, World in Conflict). Bei anspruchsvollen Spielen wie COD Modern Warfare 2 muss jedoch die Detailstufe auf niedrige Details zurückgestellt werden um spielbare Frameraten zu erhalten (mit einer starken CPU). Manche sehr anspruchsvollen Spiele laufen mit langsamen Prozessoren nur ruckelig (z.B. NFS Shift oder Crysis). Sehen Sie hierzu auch die Benchmarkliste weiter unten.

Eine Besonderheit der Mobility HD 4000 Serie ist die Möglichkeit neben GDDR (Grafics-DDR) auch normalen DDR Hauptspeicher zu verwenden. Dieser ist mit einem 16 Bit Bus zwar langsamer als der GDDR Speicher mit der 32 Bit Verbindung, jedoch im Einkauf auch deutlich billiger. So kann man z.B. 1024 MB DDR3 zum Preis von 512 MB GDDR3 auf der Karte verbauen (mit Marketing-Vorteil).

Die HD 4570 basiert auf den RV710 Chip und bietet 80 Stream-Prozessoren (16 5-dimensionale Shader Einheiten). Diese übernehmen je nach Anforderung die Aufgaben der Shader und Pixelpipelines. Die 5-dimensionalen Shader-Einheiten können sich theoretisch im Verhältnis 1:1:1:1:1 aufsplitten und verhalten sich dann theoretisch wie die Skalarshader von Nvidia. Jedoch dürfen die Operationen nicht voneinander abhängig sein. Der verbaute Thread-Scheduler versucht dies zu verhindern und die ALUs mit anderweitigen Aufgaben zu belegen, jedoch ist dies nur mit Treiberoptimierungen möglich. Jede ALU kann eine MADD-Operation (Multiply-ADD) pro Takt durchführen.

Die AMD Mobility Radeon HD 4570 unterstützt die Avivo HD Technologie für Videofunktionen und enthält den UVD (Unified Video Decoder) der 2. Generation. Dieser UVD 2 unterstützt Bitstream Decoding von H.264/MPEG-4 AVC und VC-1 Streams vollständig. Zusätzlich unterstützt er Dual Video Stream Decoding und Picture-in-Picture Modus wodurch der UVD2 zu BD-Live voll kompatibel ist. Als Besonderheit enthält die AMD Grafikkarte auch einen integrierten HD Audio Chip für bis zu 7.1 AC3 Audio (max. 6.144 Mbps z.B. über HDMI).

Als Stromverbrauch gibt AMD 12-15 Watt an. Dies dürfte jedoch der Wert des Chips alleine Sein und daher ohne Speicher und MXM Board. Je nach verbautem Speicher kommen hier nochmal etwa 5 Watt hinzu.

Im Vergleich zur Desktop Grafikkarte ATI Radeon HD 4550, ist die Mobility HD 4570 etwas höher getaktet (680 versus 600 Chiptakt) und dadurch minimal schneller.

Hersteller	ATI
Serie	Mobility Radeon HD 4000
Codename	M92-XT
Pipelines	80 - unified
Kerntakt *	680 MHz
Shadertakt *	680 MHz
Speichertakt *	800 MHz
Speicherbandbreite	64 Bit
Speichertyp	GDDR3, DDR2, DDR3
Max. Speichergröße
Shared Memory	nein
DirectX	DirectX 10.1, Shader 4.1
Transistoren	242 Millionen
Herstellungsprozess	55 nm
Features	OpenGL 2.0, PCI-E 2.0 x16, Powerplay, DisplayPort support bis 2560x1600, HDMI support bis 1920x1080 (beides mit 7.1 AC3 Audio), 1x Dual-Link/Single-Link DVI, 1x Single-Link DVI Support (alle Displayanschlüsse müssen vom Notebookhersteller unterstützt werden)
Notebookgröße	klein und leicht (14" z.B.)
Erscheinungsdatum	09.01.2009
Herstellerseite	http://ati.amd.com/products/MobilityRade...

* Die angegebenen Taktraten sind Vorgaben, die von den Notebookherstellern abgeändert werden können.

Benchmarks

3DMark 2001: - Standard 1024x768
0% 100%
min: 11199, avg: 16656, max: 22883 Points ... Einzelwerte im Detail

3DMark 03: - Standard 1024x768
0% 100%
min: 7546, avg: 9408, max: 11627 Points ... Einzelwerte im Detail

3DMark 05: - Standard 1024x768
0% 100%
min: 5638, avg: 6755, max: 8017 Points ... Einzelwerte im Detail

3DMark 06:
0% 100%
min: 2654, avg: 3475, max: 4593 Points ... Einzelwerte im Detail

Cinebench R10: - Shading
0% 100%
min: 2486, avg: 3623, max: 4618 Points ... Einzelwerte im Detail

3DMark Vantage: - P Result no PhysX 1280x1024
0% 100%
min: 805, avg: 1082, max: 1175 Points ... Einzelwerte im Detail

- Bereich der Benchmarkergebnisse für diese Grafikkarte

- Durchschnittliche Benchmarkergebnisse für diese Grafikkarte
Basierend auf 70 Benchmarks

3DMark 05 im Vergleich
Intel Graphics Media Accelerator (GMA) 500 (min)	137
...
NVIDIA GeForce G 210M	6690
ATI Mobility Radeon HD 2700	6729
ATI Mobility Radeon HD 4550	6749
ATI Mobility Radeon HD 4570	6755
NVIDIA Quadro NVS 3100M	6981
ATI Mobility Radeon X1900	7117
NVIDIA GeForce 310M	7149
...
NVIDIA GeForce GTX 280M SLI (max)	19268

Spiele Benchmarks

Die folgenden Benchmarks basieren auf unseren Spieletests mit Testnotebooks. Die Performance dieser Grafikkarte bei den gelisteten Spielen ist abhängig von der verwendeten CPU, Speicherausstattung, Treiber und auch Betriebssystem. Dadurch müssen die untenstehenden Werte nicht representativ sein. Detailierte Informationen über das verwendete System sehen Sie nach einem Klick auf den fps Wert.

Battlefield: Bad Company 2 (2010): Mit einer schwächeren Grafikkarte nicht flüssig spielbar - mehr...

CoD Modern Warfare 2 (2009)

min.:

78.7 82.8 ~ 81 fps

mittel:

18.8 20.6 ~ 20 fps

» In Detailstufe min. mit allen getesteten Notebooks spielbar

Risen (2009)

min.:

37.2 42.8 ~ 40 fps

mittel:

16.8 19.8 ~ 18 fps

hoch:

10.7 fps

» In Detailstufe min. mit allen getesteten Notebooks spielbar

Need for Speed Shift (2009)

min.:

27.9 32.7 ~ 30 fps

mittel:

15 21.3 ~ 18 fps

hoch:

11.7 fps

» Mit den meisten getesteten Laptops nicht spielbar.

Colin McRae: DIRT 2 (2009)

min.:

41.4 fps

mittel:

25.6 fps

» In Detailstufe min. mit allen getesteten Notebooks spielbar

Anno 1404 (2009)

min.:

50.9 77.1 96.5 ~ 75 fps

max.:

8 11 ~ 10 fps

» In Detailstufe min. mit allen getesteten Notebooks spielbar

Sims 3 (2009)

min.:

133.5 232.8 ~ 183 fps

mittel:

33.8 59.1 ~ 46 fps

hoch:

32.1 fps

» In Detailstufe mittel mit den meisten getesteten Laptops spielbar

F.E.A.R. 2 (2009)

min.:

58.2 69.3 75.6 89.3 117.4 124.8 ~ 89 fps

mittel:

28.9 30.8 31.7 35.2 35.8 36.5 43.6 ~ 35 fps

hoch:

15.2 22.4 ~ 19 fps

» In Detailstufe min. mit allen getesteten Notebooks spielbar

GTA IV - Grand Theft Auto (2008): Mit einer schwächeren Grafikkarte nicht flüssig spielbar - mehr...

Left 4 Dead (2008)

min.:

94.3 fps

hoch:

48.3 fps

» In Detailstufe hoch mit allen getesteten Notebooks spielbar

Far Cry 2 (2008): In Detailstufe min. im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...

Crysis Warhead (2008): Mit einer schwächeren Grafikkarte nicht flüssig spielbar - mehr...

Racedriver: GRID (2008)

min.:

63.4 64.8 67.1 71.9 77.7 ~ 69 fps

mittel:

28.4 34.4 34.5 34.7 35 ~ 33 fps

hoch:

18.5 fps

» In Detailstufe min. mit allen getesteten Notebooks spielbar

Call of Duty 4 - Modern Warfare (2007)

min.:

63.4 64.1 103.8 170.5 ~ 100 fps

mittel:

28.4 30.5 36.7 37.1 43.6 ~ 35 fps

hoch:

24.1 30.2 ~ 27 fps

» In Detailstufe min. mit allen getesteten Notebooks spielbar

Supreme Commander - FA Bench (2007)

mittel:

18.5 fps

» Mit den meisten getesteten Laptops nicht spielbar.

Crysis - GPU Benchmark (2007)

min.:

29.4 42.3 ~ 36 fps

mittel:

21.1 22.7 ~ 22 fps

hoch:

11.9 fps

» In Detailstufe min. mit den meisten getesteten Laptops spielbar

Crysis - CPU Benchmark (2007)

min.:

33.2 41.4 ~ 37 fps

mittel:

17.2 19.4 ~ 18 fps

hoch:

9.4 fps

» In Detailstufe min. mit den meisten getesteten Laptops spielbar

World in Conflict - Benchmark (2007)

mittel:

22 fps

hoch:

10 fps

» Mit den meisten getesteten Laptops nicht spielbar.

Command and Conquer III (2007): Mit einer schwächeren Grafikkarte nicht flüssig spielbar - mehr...

Call of Juarez Benchmark (2006)

hoch:

12.9 fps

» Mit den meisten getesteten Laptops nicht spielbar.

The Elder Scrolls IV - Oblivion (2006)

hoch:

40.5 fps

» In Detailstufe hoch mit allen getesteten Notebooks spielbar

Half Life 2 - Lost Coast Benchmark (2005): In Detailstufe hoch im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...

Quake 4 (2005): In Detailstufe max. im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...

F.E.A.R. (2005)

min.:

144 171 ~ 158 fps

mittel:

66 68 ~ 67 fps

hoch:

23 35 ~ 29 fps

» In Detailstufe mittel mit allen getesteten Notebooks spielbar

World of Warcraft (2005)

min.:

121.5 185 209.7 ~ 172 fps

mittel:

47.2 52 56.9 57.5 ~ 53 fps

hoch:

10.9 13.3 14 ~ 13 fps

» In Detailstufe mittel mit allen getesteten Notebooks spielbar

Counter-Strike Source (2004)

hoch:

140 fps

» In Detailstufe hoch mit allen getesteten Notebooks spielbar

Doom 3 (2004)

min.:

62 fps

mittel:

55 fps

max.:

45 fps

» In Detailstufe max. mit allen getesteten Notebooks spielbar

Quake 3 Arena - Timedemo (1999)

hoch:

250 325.9 ~ 288 fps

» In Detailstufe hoch mit allen getesteten Notebooks spielbar

Eine Liste mit weiteren Spielen und allen Grafikkarten finden Sie auf unserer Seite: Welches Spiel ist mit welcher Grafikkarte spielbar

Spieleleistung

Die folgenden Benchmarks stammen von einer Desktop HD 4550 (etwas geringer getaktet als die Mobility Radeon HD 4570) mit einem C2D E8500 (etwas schneller als ein Core 2 Extreme X9100) und sollten daher auch für die mobile Variante aussagekräftig sein (mit starker CPU).

Crysis: 1024x768, Medium: 23 fps -> kaum spielbar (in low Details spielbar)
World in Conflict: 1024x768, Medium DX9: 40 fps -> flüssig spielbar
Stalker Clear Sky: 1024x768, Medium: 30 fps -> spielbar
Far Cry 2: 1024x768, high DX9: 25 -> knapp spielbar (in mittleren Details gut spielbar)
Race Driver Grid: 1024x768, Medium: 40 fps -> flüssig spielbar

Benchmarks von AMD

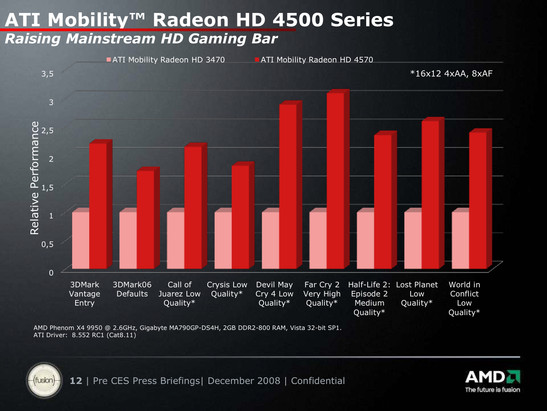

Zum Launch veröffentlichte AMD nur relative Benchmarks der HD 4570 zur alten Mobility HD 3470. Ausserdem wurden die Ergebnisse mit einem Desktop Quad-Core Prozessor in unspielbaren Einstellungen (für eine Mittelklasse Grafikkarte) von 1600x1200, 4x Antialiasing und 8x Anisotrope Filterung. Dadurch ist die folgende Grafik nur von begrenztem Wert.

Einzig der synthetische Benchmark 3DMark06 gibt einen Ansatz zur Leistungseinteilung. Die HD 3470 soll laut AMD 2000 Punkte im 3DMark06 erreichen. (in der Praxis meist etwas darunter). Die 1.65x Performance der Mobility Radeon HD 4570 würden 3200 Punkte bedeuten, wodurch sich die Grafikkarte auf dem Niveau der alten HD 2600 befinden würde.

: Relative Performance der HD 4570 zur HD 3670 in unspielbaren Settings (bei Spielen) von 1600x1200 4xAA 8xAF.

Notebooktests mit ATI Mobility Radeon HD 4570 Grafikkarte

Acer Aspire 5536G (AMD Athlon X2 QL-64, 15.6")
» Test Acer Aspire 5536G Notebook - Test
» Acer Aspire 5536G - Externer Test

Acer Aspire 5542G-304G50MN (AMD Athlon II M300, 15.6")
» Acer Aspire 5542G-304G50MN - Externer Test

Acer Aspire 5738DG-6165 (Intel Core 2 Duo T6600, 15.6")
» Acer Aspire 5738DG-6165 - Externer Test

Acer Aspire 5738DG-744G50MN (Intel Core 2 Duo P7450, 15.6")
» Test Acer Aspire 5738DG 3D-Notebook - Test
» Acer Aspire 5738DG-744G50MN - Externer Test

Acer Aspire 5738DZG (Intel Pentium Dual Core T4300, 15.6")
» Acer Aspire 5738DZG - Externer Test

Acer Aspire 5738PG (Intel Core 2 Duo T6500, 15.6")
» Acer Aspire 5738PG - Externer Test

Acer Aspire 7535G-824G50Mn (AMD Turion X2 Ultra ZM-82, 17.3")
» Acer Aspire 7535G-824G50Mn - Externer Test

Acer Aspire 7540G-304G32MN (AMD Athlon II M300, 17.3")
» Acer Aspire 7540G-304G32MN - Externer Test

Asus K50AB (AMD Turion X2 Ultra ZM-84, 15.6")
» Asus K50AB - Externer Test

Asus K70AB (AMD Turion X2 RM-74, 17.3")
» Asus K70AB - Externer Test

Asus U80V (Intel Core 2 Duo T9550, 14.0")
» Asus U80V - Externer Test

Asus X5DAB-SX028V (AMD Turion X2 Ultra ZM-84, 15.6")
» Asus X5DAB-SX028V - Externer Test

Asus X70AB-TY029C (AMD Turion X2 RM-74, 17.3")
» Asus X70AB-TY029C - Externer Test

Dell Studio 1555 (Intel Core 2 Duo P8600, 15.6")
» Test Dell Studio 1555 Notebook - Test
» Dell Studio 1555 - Externer Test

Dell Studio 1557 (Intel Core i7 720QM, 15.6")
» Test Dell Studio 1557 Notebook - Test
» Dell Studio 1557 - Externer Test

Dell Studio 1558 HD4570 (Intel Core i5 520M, 15.6")
» Test Dell Studio 1558 (HD4570) Notebook - Test
» Dell Studio 1558 HD4570 - Externer Test

mySN MB6 (Intel Core i5 520M, 15.6")
» mySN MB6 - Externer Test

mySN MB6.a (Intel Core i5 520M, 15.6")
» Test mySN MB6.a Notebook - Test

Packard Bell EasyNote LJ65 (Intel Pentium Dual Core T4200, 17.3")
» Packard Bell EasyNote LJ65 - Externer Test

Sony Vaio VGN-NW11S/S (Intel Core 2 Duo T6500, 15.5")
» Test Sony Vaio VGN-NW11 Notebook - Test
» Sony Vaio VGN-NW11S/S - Externer Test

Sony Vaio VGN-NW11Z/S (Intel Core 2 Duo T6500, 15.5")
» Sony Vaio VGN-NW11Z/S - Externer Test

Sony Vaio VGN-NW160J (Intel Core 2 Duo T6500, 15.5")
» Sony Vaio VGN-NW160J - Externer Test

Sony Vaio VGN-NW180J/S (Intel Core 2 Duo P7350, 15.5")
» Sony Vaio VGN-NW180J/S - Externer Test

Sony Vaio VGN-NW21MF/W (Intel Core 2 Duo T6600, 15.6")
» Sony Vaio VGN-NW21MF/W - Externer Test

Sony Vaio VGN-NW21ZF/S (Intel Core 2 Duo P7450, 15.6")
» Sony Vaio VGN-NW21ZF/S - Externer Test

Sony Vaio VGN-SR41M/S (Intel Core 2 Duo T6400, 13.3")
» Test Sony Vaio SR41M/S Notebook - Test
» Sony Vaio VGN-SR41M/S - Externer Test

Sony Vaio VGN-SR420J/B (Intel Core 2 Duo T6500, 13.3")
» Sony Vaio VGN-SR420J/B - Externer Test

Toshiba Satellite L500-128 (Intel Core 2 Duo T6500, 15.6")
» Toshiba Satellite L500-128 - Externer Test

Toshiba Satellite L500-13Z (Intel Pentium Dual Core T4200, 15.6")
» Toshiba Satellite L500-13Z - Externer Test

Toshiba Satellite L550-113 (Intel Core 2 Duo T6500, 17.3")
» Toshiba Satellite L550-113 - Externer Test

Toshiba Satellite L550D-10G (AMD Athlon X2 QL-65, 17.3")
» Toshiba Satellite L550D-10G - Externer Test

Toshiba Satellite P300-24Z (Intel Core 2 Duo T6400, 17.0")
» Toshiba Satellite P300-24Z - Externer Test

Toshiba Satellite U500-10Z (Intel Core 2 Duo P7350, 13.3")
» Toshiba Satellite U500-10Z - Externer Test

Toshiba Satellite U500-115 (Intel Core 2 Duo P8700, 13.3")
» Test Toshiba Satellite U500-115 Notebook - Test
» Toshiba Satellite U500-115 - Externer Test

Toshiba Satellite U500-11C (Intel Core 2 Duo P7350, 13.3")
» Toshiba Satellite U500-11C - Externer Test
