AMD Radeon HD 8690M

AMD Radeon HD 8690M

Die AMD Radeon HD 8690M (manchmal auch noch ATI Mobility Radeon HD 8690 genannt) ist eine DirectX 11.1 Grafikkarte für Notebooks. Technisch basiert die 8690M auf einen neuen 28nm GCN Kern (Mars mit 64 Bit Speicherbandbreite) und ist daher mt der 8500M und 8700M Serie (selber Chip) verwandt.

Der Chip der HD 8690M wird mit 775 MHz getaktet und kann sich per Boost automatisch auf maximal 825 MHz übertakten. Als Speicher kommt GDDR5-VRAM mit einer Taktrate von 1.125 MHz (4.500 MHz effektiv) zum Einsatz, der allerdings nur über ein schmales 64-Bit Interface angebunden ist. Der Mars Chip bietet 384 Shader, 24 TMUs und 8 ROPs und erreicht hier eine maximale Rechenleistung von 633 GFLOPS.

Die Leistung der HD 8690M liegt etwa im Bereich einer GeForce GT 730M. Damit können aktuelle und anspruchsvolle Spiele (Stand 2013) wie Far Cry 3 in niedrigen bis mittleren Einstellungen flüssig dargestellt werden. In älteren Titeln sollten auch höhere Settings oder zusätzliche Kantenglättung möglich sein.

Die 384 Shader können per OpenCL auch für generelle Berechnungen eingesetzt werden (als 6 Compute Units). Im Vergleich zur Terascale 2 Architektur der 7600er Serie, ist die GCN Architektur deutlich schneller bei generellen Berechnungen.

Die 8600M Serie unterstützt das automatische Umschalten zur Prozessorgrafik welches ab nun Enduro genannt wird (vormals Dynamic Switchable Graphics). Dual-Graphics mit Trinity wird jedoch nicht unterstützt. Dank Eyefinity können bis zu 2 Monitore an den Grafikchip angeschlossen werden.

Die 8600M Serie bietet neben Enduro auch einige zusätzliche Stromspartechniken. AMD hat zum Beispiel Power Gating im Chip implementiert um Bereiche des Grafikchips abzuschalten die nicht benötigt werden. Weiters ermöglicht ZeroCore einen deutlich verringerten Stromverbrauch bei inaktivem Display (natürlich nur ohne Enduro schlagend). Zu guter letzt gibt es noch die PowerTune Funktion mit der AMD den Chip automatisch über- und untertakten kann um innerhalb der TDP Grenzen zu bleiben. Laut AMD wird der Chip z.B. bei extremen Lasten von Furmark oder OCCT SC8 untertaktet und bei Spielen wie Lost Planet, Crysis oder Resident Evil übertaktet um den TDP ideal auszuschöpfen.

Die GPU besitzt auch weiterhin einen integrierten HD Audio Prozessor, der  Discrete Digital Multipoint Audio (DDMA) unterstützt und so Audio an mehrere Ausgabegeräte gleichzeitig geschickt werden kann.

Der Stromverbrauch sollte etwa der alten Radeon HD 7670M entsprechen und dadurch für Notebooks ab 13-15" geeignet sein.

Radeon HD 8600M Serie

Radeon HD 8690M 384 @ 0.78 GHz64 Bit @ 4500 MHz
Radeon HD 8650M compare 384 @ 0.65 GHz64 Bit @ 4500 MHz
Radeon HD 8650G + HD 8670M Dual Graphics compare 768 @ 0.72 GHz64 Bit @ 1800 - 2000 MHz
Radeon HD 8550G + HD 8670M Dual Graphics compare 640 @ 0.72 GHz64 Bit @ 2000 MHz
Radeon HD 8670M compare 384 @ 0.78 GHz64 Bit @ 2000 MHz
ArchitekturGCN
Pipelines384 - unified
Kerntakt775 MHz
Speichertakt4500 MHz
Speicherbandbreite64 Bit
SpeichertypGDDR5
Max. Speichergröße1024 MB
Shared Memorynein
APIDirectX 11.1, Shader 5.0
Herstellungsprozess28 nm
Notebookgrößemittel (15.4" z.B.)
Erscheinungsdatum16.11.2012

Benchmarks

Performance Rating - 3DMark 11 + Fire Strike + Time Spy
0.6 pt (2%)
3DMark 06 3DMark 06 - Standard 1280x1024 +
Cinebench R10 Cinebench R10 Shading (32bit) +
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit +
Cinebench R15
Cinebench R15 OpenGL 64 Bit +
Cinebench R15 OpenGL Ref. Match 64 Bit +
- Bereich der Benchmarkergebnisse für diese Grafikkarte
- Durchschnittliche Benchmarkergebnisse für diese Grafikkarte
* Smaller numbers mean a higher performance

Spiele-Benchmarks

Die folgenden Benchmarks basieren auf unseren Spieletests mit Testnotebooks. Die Performance dieser Grafikkarte bei den gelisteten Spielen ist abhängig von der verwendeten CPU, Speicherausstattung, Treiber und auch Betriebssystem. Dadurch müssen die untenstehenden Werte nicht repräsentativ sein. Detaillierte Informationen über das verwendete System sehen Sie nach einem Klick auf den fps-Wert.

GRID 2

GRID 2

2013
min. 1024x768
101  fps    + Vergleich
mittel 1366x768
52.3  fps    + Vergleich
hoch 1366x768
35.6  fps    + Vergleich
max. 1920x1080
18.9  fps    + Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
min. 1024x768
52.3  fps    + Vergleich
mittel 1366x768
36  fps    + Vergleich
hoch 1366x768
28.6  fps    + Vergleich
max. 1920x1080
19.3  fps    + Vergleich
» In Detailstufe mittel mit allen getesteten Notebooks spielbar
min. 1024x768
59.9  fps    + Vergleich
mittel 1366x768
33.6  fps    + Vergleich
hoch 1366x768
22.1  fps    + Vergleich
max. 1920x1080
12.5  fps    + Vergleich
» In Detailstufe min. mit allen getesteten Notebooks spielbar
Crysis 3

Crysis 3

2013
min. 1024x768
28.5  fps    + Vergleich
mittel 1366x768
15.4  fps    + Vergleich
hoch 1366x768
10.3  fps    + Vergleich
max. 1920x1080
6.5  fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
min. 1024x768
70.3  fps    + Vergleich
mittel 1366x768
50.6  fps    + Vergleich
hoch 1366x768
40.1  fps    + Vergleich
max. 1920x1080
29.1  fps    + Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
Anno 2070

Anno 2070

2011
min. 1024x768
90.8  fps    + Vergleich
mittel 1366x768
40.5  fps    + Vergleich
hoch 1366x768
25.4  fps    + Vergleich
max. 1920x1080
13.4  fps    + Vergleich
» In Detailstufe mittel mit allen getesteten Notebooks spielbar
min.mittelhochmax.QHD4K
GRID 210152.335.618.9
Metro: Last Light52.33628.619.3
Tomb Raider59.933.622.112.5
Crysis 328.515.410.36.5
Diablo III70.350.640.129.1
Anno 207090.840.525.413.4
< 30 fps
< 60 fps
< 120 fps
≥ 120 fps
1
2
3
1
5

4
2

6








Eine Liste mit weiteren Spielen und allen Grafikkarten finden Sie auf unserer Seite: Welches Spiel ist mit welcher Grafikkarte spielbar?

Ein oder mehrere Geräte zum Vergleich auswählen

In der folgenden Liste können sie Geräte suchen und für einen Vergleich auswählen.

Liste einschränken:

show all (including archived), 2024, 2023
v1.26
log 05. 16:26:32

#0 no ids found in url (should be separated by "_") +0s ... 0s

#1 not redirecting to Ajax server +0s ... 0s

#2 did not recreate cache, as it is less than 5 days old! Created at Mon, 04 Mar 2024 05:34:43 +0100 +0.001s ... 0.001s

#3 composed specs +0.046s ... 0.047s

#4 did output specs +0s ... 0.047s

#5 start showIntegratedCPUs +0s ... 0.047s

#6 getting avg benchmarks for device 3574 +0.031s ... 0.079s

#7 got single benchmarks 3574 +0.007s ... 0.086s

#8 got avg benchmarks for devices +0s ... 0.086s

#9 min, max, avg, median took s +0.346s ... 0.432s

#10 before gaming benchmark output +0s ... 0.433s

#11 Got 24 rows for game benchmarks. +0.006s ... 0.438s

#12 composed SQL query for gamebenchmarks +0s ... 0.438s

#13 got data and put it in $dataArray +0.005s ... 0.443s

#14 benchmarks composed for output. +0.277s ... 0.72s

#15 return log +0.049s ... 0.769s

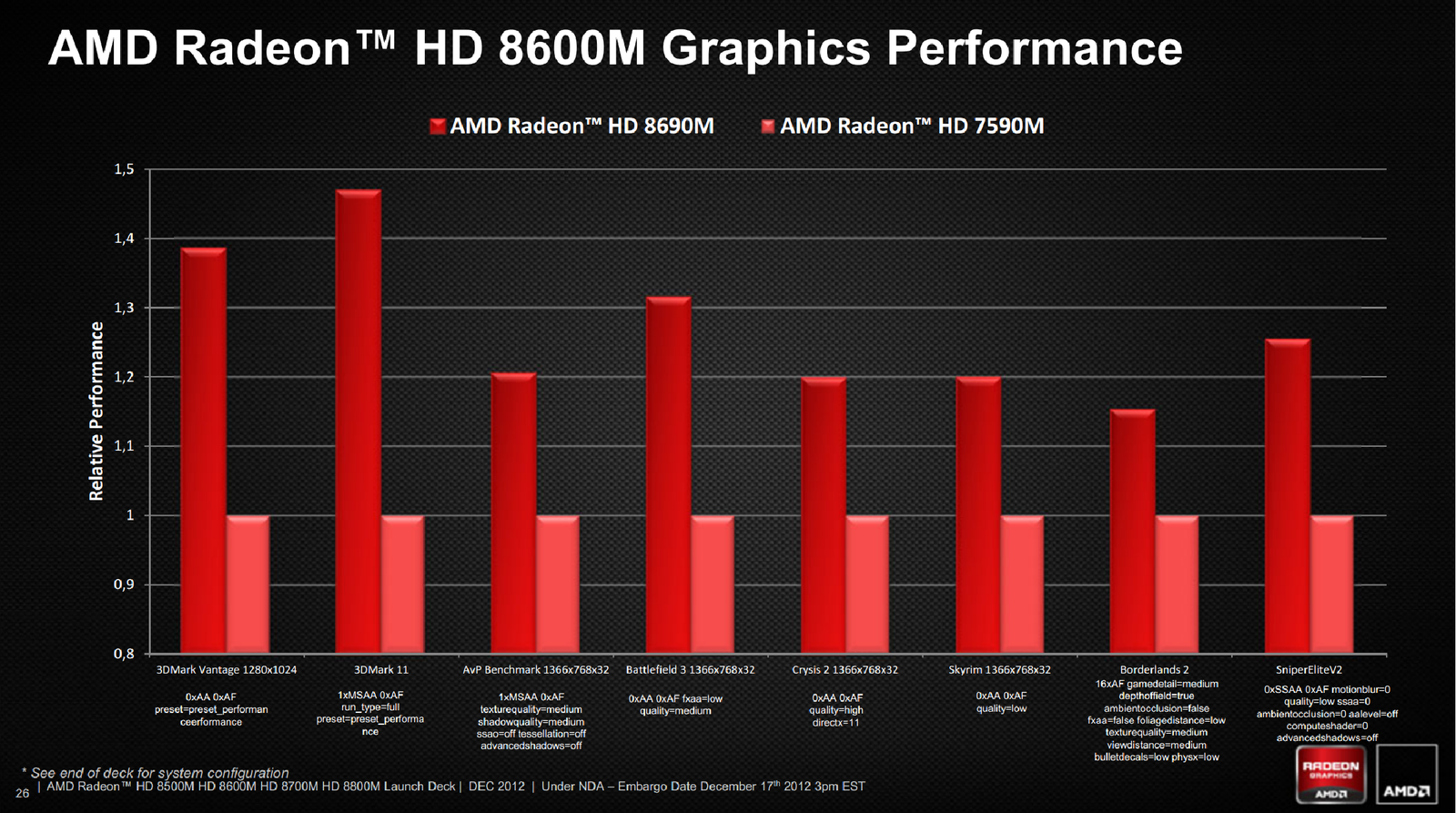

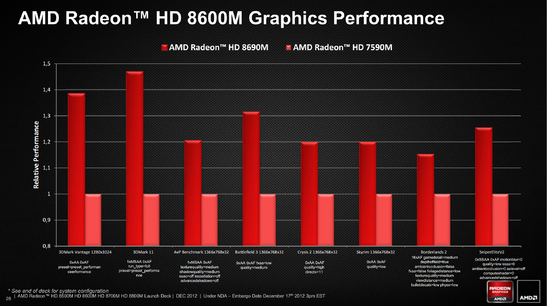

Benchmarks von AMD - 7590M vs 8690M
Benchmarks von AMD - 7590M vs 8690M
