Intel Iris Graphics 540

Intel Iris Graphics 540

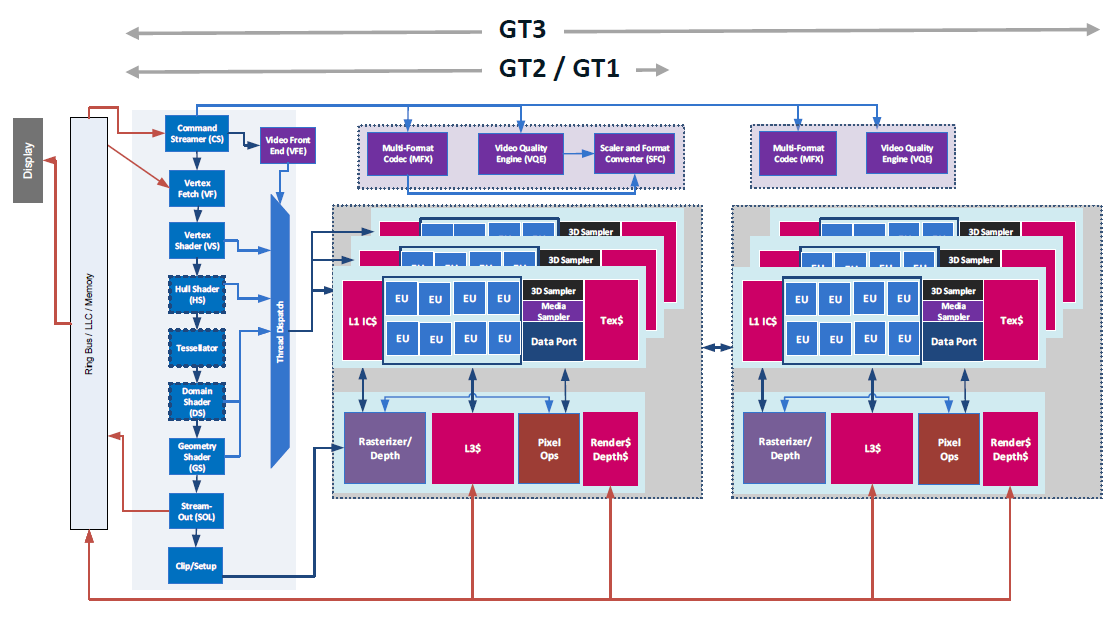

Die Intel Iris Graphics 540 (GT3e) ist eine Prozessorgrafikkarte der im Sommer 2015 vorgestellten Skylake-Generation. Als Nachfolger der HD Graphics 6000 (Broadwell) ist die Iris Graphics 540 dabei in den ULV-Modellen der 15-Watt-Klasse zu finden und besitzt erstmals einen dedizierten eDRAM-Cache mit 64 MB Kapazität. Die sogenannte GT3e-Ausbaustufe der Skylake-GPU verfügt weiterhin über 48 Execution Units (EUs), die je nach Modell mit bis zu 1.050 MHz takten.

Neben dem eDRAM-Cache kann die Iris 540 auch über das Interface des Prozessors auf den Hauptspeicher zugreifen (2x 64 Bit DDR3L-1600/LPDDR3-1866/DDR4-2133).

Performance

Die exakte Leistung der Iris Graphics 540 hängt vom jeweiligen CPU-Modell ab, da sich die Maximaltaktrate leicht unterscheiden kann. Zum anderen beeinflusst auch der verwendete Speicher (DDR3/DDR4) die Performance.

Die höchste Leistung erreichen hochtaktende Core-i7-Ableger wie der Core i7-6650U. Je nach Spiel ordnet sich die Iris 540 zwischen einer dedizierten GeForce 920M und GeForce 940M ein und kann aktuelle Spiele (Stand 2015) zumindest in niedrigen, selten auch mittleren Einstellungen flüssig darstellen.

Features

Der überarbeitete Videodecoder decodiert nun auch H.265-/HEVC-Videos vollständig in Hardware und arbeitet dadurch deutlich effizienter als bislang. Die Bildausgabe erfolgt über DP 1.2/eDP 1.3 (max. 3.840 x 2.160 @ 60 Hz), wohingegen HDMI nur in der älteren Version 1.4a angeboten wird. Ein HDMI-2.0-Anschluss kann aber mittels Konverter von DisplayPort ergänzt werden. Maximal lassen sich drei Displays parallel angesteuern.

Leistungsaufnahme

Die Iris Graphics 540 ist in ULV-Prozessoren der 15-Watt-Klasse zu finden und damit für schlanke Note- und Ultrabooks geeignet.

Gen. 9 Serie

Iris Pro Graphics P580 compare 72 @ 0.35 - 1.1 GHzeDRAM + 64/128 Bit
Iris Pro Graphics 580 compare 72 @ 0.35 - 1.05 GHzeDRAM + 64/128 Bit
Iris Graphics 550 compare 48 @ 0.3 - 1.1 GHzeDRAM + 64/128 Bit
Iris Graphics 540 48 @ 0.3 - 1.05 GHzeDRAM + 64/128 Bit
HD Graphics 530 compare 24 @ 0.35 - 1.15 GHz64/128 Bit
HD Graphics 520 compare 24 @ 0.3 - 1.05 GHz64/128 Bit
HD Graphics 515 compare 24 @ 0.3 - 1 GHz64/128 Bit
UHD Graphics 610 compare 12 @ 0.3 - 0.95 GHz64/128 Bit
HD Graphics 610 compare 12 @ 0.3 - 0.95 GHz64/128 Bit
HD Graphics 510 compare 12 @ 0.3 - 0.95 GHz64/128 Bit
UHD Graphics 605 compare 18 @ 0.3 - 0.75 GHz64/128 Bit
HD Graphics 505 compare 18 @ 0.3 - 0.75 GHz64/128 Bit
UHD Graphics 600 compare 12 @ 0.3 - 0.7 GHz64/128 Bit
HD Graphics 500 compare 12 @ 0.3 - 0.7 GHz64/128 Bit
CodenameSkylake GT3e
ArchitekturGen. 9 Skylake
Pipelines48 - unified
Kerntakt300 - 1050 (Boost) MHz
SpeicherbandbreiteeDRAM + 64/128 Bit
SpeichertypeDRAM
Max. Speichergröße64 MB
Shared Memoryja
APIDirectX 12_1, OpenGL 4.4
Herstellungsprozess14 nm
FeaturesQuickSync
Erscheinungsdatum01.09.2015
CPU in Iris Graphics 540GPU Base SpeedGPU Boost / Turbo
Intel Core i7-6650U2 x 2200 MHz, 15 W300 MHz1050 MHz
Intel Core i7-6560U2 x 2200 MHz, 15 W300 MHz1050 MHz
Intel Core i5-6360U2 x 2000 MHz, 15 W300 MHz1000 MHz
Intel Core i5-6260U2 x 1800 MHz, 15 W300 MHz950 MHz
min. - max.300 MHz950 - 1050 MHz

Benchmarks

Performance Rating - 3DMark 11 + Fire Strike + Time Spy
0.5 pt (2%)
3DMark Vantage
3DM Vant. Perf. total +
3DM Vant. Perf. GPU no PhysX +
3DMark 06 3DMark 06 - Standard 1280x1024 +
3DMark 06
min: 13403     avg: 13569     median: 13568.5 (18%)     max: 13734 Points
SPECviewperf 12
specvp12 sw-03 +
specvp12 snx-02 +
specvp12 showcase-01 +
specvp12 mediacal-01 +
specvp12 maya-04 +
specvp12 energy-01 +
specvp12 creo-01 +
specvp12 catia-04 +
specvp12 3dsmax-05 +
Cinebench R10 Cinebench R10 Shading (32bit) +
Cinebench R11.5 Cinebench R11.5 OpenGL 64 Bit +
Cinebench R15
Cinebench R15 OpenGL 64 Bit +
Cinebench R15 OpenGL Ref. Match 64 Bit +
GFXBench (DX / GLBenchmark) 2.7
GFXBench T-Rex HD Offscreen C24Z16 +
- Bereich der Benchmarkergebnisse für diese Grafikkarte
red legend - Durchschnittliche Benchmarkergebnisse für diese Grafikkarte
* Smaller numbers mean a higher performance

Spiele-Benchmarks

Die folgenden Benchmarks basieren auf unseren Spieletests mit Testnotebooks. Die Performance dieser Grafikkarte bei den gelisteten Spielen ist abhängig von der verwendeten CPU, Speicherausstattung, Treiber und auch Betriebssystem. Dadurch müssen die untenstehenden Werte nicht repräsentativ sein. Detaillierte Informationen über das verwendete System sehen Sie nach einem Klick auf den fps-Wert.

min. 1280x720
114  fps    + Vergleich
mittel 1920x1080
94  fps    + Vergleich
hoch 1920x1080
74  fps    + Vergleich
max. 1920x1080
71  fps    + Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
World of Tanks enCore

World of Tanks enCore

2018
min. 1366x768
174  fps    + Vergleich
mittel 1920x1080
24.4  fps    + Vergleich
max. 1920x1080
9.5  fps    + Vergleich
» In Detailstufe min. mit allen getesteten Notebooks spielbar
min. 1280x720
23.6  fps    + Vergleich
mittel 1920x1080
16.9  fps    + Vergleich
hoch 1920x1080
13.6  fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
min. 1280x720
17.3  fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
min. 1280x720
30  fps    + Vergleich
mittel 1366x768
27.3  fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
min. 1280x720
55.3  fps    + Vergleich
mittel 1366x768
38.6  fps    + Vergleich
hoch 1920x1080
14.3  fps    + Vergleich
» In Detailstufe mittel mit allen getesteten Notebooks spielbar
min. 1280x720
112  fps    + Vergleich
mittel 1366x768
76  fps    + Vergleich
hoch 1920x1080
30.6  fps    + Vergleich
max. 1920x1080
19.1  fps    + Vergleich
» In Detailstufe mittel mit allen getesteten Notebooks spielbar
min. 1280x720
43.4  fps    + Vergleich
mittel 1366x768
25.3  fps    + Vergleich
hoch 1920x1080
12.6  fps    + Vergleich
» In Detailstufe min. mit allen getesteten Notebooks spielbar
Mafia 3

Mafia 3

2016
min. 1280x720
11.3  fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
FIFA 17

FIFA 17

2016
min. 1280x720
61 (!)  fps    + Vergleich
mittel 1366x768
72 (!)  fps    + Vergleich
hoch 1920x1080
0 (!)  fps    + Vergleich
» In Detailstufe mittel mit allen getesteten Notebooks spielbar
min. 1280x720
16.7 20.5 ~ 19 fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
min. 1280x720
35  fps    + Vergleich
mittel 1366x768
20.5  fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
Overwatch

Overwatch

2016
min. 1280x720
58.2 68 ~ 63 fps    + Vergleich
mittel 1366x768
40 47.6 ~ 44 fps    + Vergleich
hoch 1920x1080
18.9 21.3 ~ 20 fps    + Vergleich
» In Detailstufe mittel mit allen getesteten Notebooks spielbar
Doom

Doom

2016
min. 1280x720
31.5  fps    + Vergleich
» Mit den meisten getesteten Laptops in den getesteten Detailstufen nicht flüssig spielbar.
