NVIDIA GeForce GTX 470M

NVIDIA GeForce GTX 470M

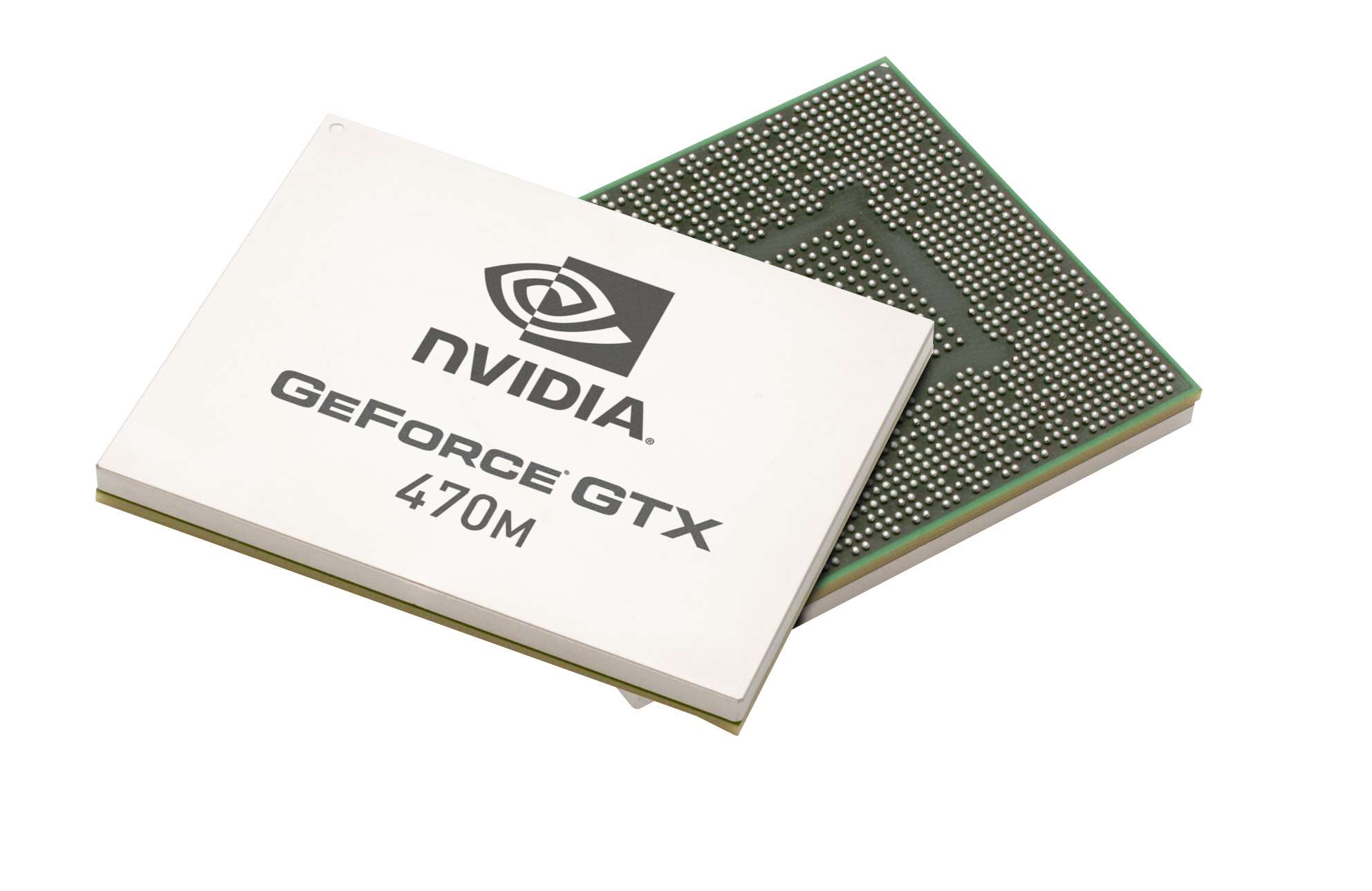

Die NVIDIA GeForce GTX 470M ist eine High-End Grafikkarte für Notebooks, welche 2010 vorgestellt wurde. Sie basiert auf dem GF104 Kern, der einen Ableger der Fermi Architektur darstellt und daher DirectX 11 und OpenGL 4.0 unterstützt. Bei der GTX 470M sind nur 288 der 384 Kerne freigeschalten. Die GTX 480M basiert jedoch auf dem GF100 und bietet 352 Shader Kerne und einen 256 Bit Speicherbus, ist jedoch aufgrund der geringeren Taktung nicht schneller.

GF104 Architektur
Der GF104 Kern der GTX 470M basiert auf dem GF100 (GeForce GTX 480M) und bietet maximal 384 Shader sowie einen 256 Bit Speicherbus für GDDR5. Dadurch ist die Architektur nicht mehr mit dem GT215 (GeForce GTS 350M) oder G92b (GeForce GTX 285M) verwandt. Im Unterschied zum GF100 wurden die kleineren GF104, GF106 und GF108 Kerne jedoch nicht nur abgespeckt, sondern deutlich abgeändert. Die Chips sind auf den Consumer Markt orientiert (GF100 für professionelle Anwendungen) und besitzen mehr Shader (3x16 statt 2x16), Textureinheiten (8 statt 4) und SFUs (Special-Funciton-Units) pro Streaming-Multiprocessors (SM). Da sich jedoch immer noch nur zwei Warp Scheduler um die drei Shader Blöcke kümmern, stieg Nvidia auf eine Superskalare Architektur um. Dadurch kann man die Shader theoretisch besser auslasten und die Performance pro Rechenkern steigern. Im Worst-Case kann die Performance allerdings auch schlechter als bei der GF100 Architektur (und den Vorgängern) sein. Der für professionelle Anwendungen wichtige ECC Speicherschutz wurde komplett weggelassen und die FP64 Hardware beschnitten (nur noch 1/3 der Shader sind FP64 fähig und damit 1/12 der FP32 Leistung). Durch die Beschneidungen im Vergleich zum GF100 stieg die Größe eines SM lediglich um 25% trotz der höheren Shaderanzahl. Aufgrund der unterschiedlichen Shaderarchitekturen und der höheren Taktung der Rechenkerne bei Nvidia, kann man die Anzahl nicht direkt mit den AMD Radeon Grafikkarten (z.B. HD 5870) vergleichen.

Detaillierte Informationen zur GF104 Architektur kann man beispielsweise bei Anandtech nachlesen (über die Desktop GTX 460 - Englisch).

Leistung
Die Leistung der GeForce GTX 470M lässt sich aufgrund der veränderten Architektur also nicht direkt mit z.B. einer GeForce GTS 350M vergleichen. Der 192 Bit Speicherbus in Verbindung mit GDDR5 Speicher (verpflichtend und nicht wie bei der HD 5850 optional) sollte für ausreichend Speicherbandbreite sorgen. Außerdem bieten die Fermi basierenden Grafikchips eine deutlich höhere Tessellation Leistung als die Radeon HD 5000 Grafikchips. Die Leistung liegt nach ersten Benchmarks sogar auf dem Niveau der GTX 480M und damit etwas oberhalb der Mobility Radeon HD 5870. Dadurch sollten alle aktuellen Spiele in hohen Details flüssig dargestellt werden können. Einzig bei Metro 2033 und eventuell Crysis muss man auf die höchste Detailstufe in hohen Auflösungen verzichten (Stand Mitte 2010).

Features
Eine weitere Neuheit bei den GF104/106/108 Chips ist die Unterstützung der Bitstream Übertragung von HD Audio (Blu-Ray) per HDMI Anschluss. Wie die Radeon HD 5850, kann die GTX 470M Dolby True HD und DTS-HD per Bitstream ohne Qualitätsverlust an einen geeigneten Receiver übertragen.

Zur Dekodierung von HD Videos durch die Grafikkarte unterstützt die GTX470M PureVideo HD. Der verbaute Video Processor 4 (VP4) beherrscht das Feature Set C und kann somit MPEG-1, MPEG-2, MPEG-4 Part 2 (MPEG-4 ASP - z.B. DivX oder Xvid), VC-1/WMV9 und H.264 vollständig auf der Grafikkarte dekodieren (VLD, IDCT, Motion Compensation und Deblocking). Des Weiteren können gleichzeitig zwei Streams in Echtzeit dekodiert werden um beispielsweise Blu-Ray Picture-in-Picture umzusetzen (2x1080p lt DXVAChecker). Außerdem bezeichnet PureVideo HD die Fähigkeit der HDCP Verschlüsselung für digitale Anschlüsse.

Für generelle Berechnungen (z.B. Video Transcoding) können die Shader Cores (auch CUDA Cores genannt) durch die Schnittstellen CUDA, DirectCompute 2.1 und OpenCL angesprochen werden. Dank PhysX kann die 470M Physikberechnungen zudem auf die GPU verlagern.

Eine Neuheit ist laut Nvidia auch die Unterstützung für 3D Vision inklusive Support für HDMI 1.4a. Somit kann man (sofern vom Notebookhersteller unterstützt) 3D Spiele, 3D Web Streaming Videos, 3D Fotos und 3D Blu-Ray Videos auf einem 3D Fernseher (per separatem 3DTV Play) oder am internen 3D Display wiedergeben.

Der Stromverbrauch der GeForce GTX 470M ist laut Gerüchten bei ungefähr 75 Watt (TDP des MXM Boards inkl. Speicher) angesiedelt und dadurch für 17” Notebooks geeignet (5870 Klasse). Ohne Last kann sich der Chip im 2D Betrieb automatisch auf 50/100 MHz (Chip / Shader) bzw. 200/400 MHz im 3D Betrieb herunter takten um Strom zu sparen. Außerdem unterstützt der GF104 Optimus zum automatischen Umschalten zwischen integrierter Grafikeinheit und Nvidia GPU. Dies muss jedoch vom Notebookhersteller umgesetzt werden und kann nicht nachgerüstet werden. Da die derzeitigen Intel Quad-Cores noch keine integrierte Grafikkarte besitzen, wird Optimus wohl erst ab Sandy Bridge in 2011 mit der GTX 470M Einzug halten.

Die ähnlich lautende Desktop GeForce GTX 470 basiert bereits auf den GF100 Kern und bietet 448 Shader. Selbst die Desktop GTX 460 ist durch eine höhere Anzahl an Shadern, schneller als die GTX470M. Dadurch entspricht die Desktop GTS 450 ungefähr der Leistung der GTX 470M.

HerstellerNVIDIA
GeForce GTX 400M Serie

GeForce GTX 580M SLI 768@620MHz

GeForce GTX 485M SLI 768@575MHz

GeForce GTX 470M SLI 576@535MHz

GeForce GTX 480M SLI 704@425MHz

GeForce GTX 460M SLI 384@675MHz

GeForce GTX 485M 384@575MHz

GeForce GTX 470M 288@535MHz

GeForce GTX 480M 352@425MHz

GeForce GTX 460M 192@675MHz

Pipelines288 - unified
Kerntakt *535 MHz
Shadertakt *1070 MHz
Speichertakt *1250 MHz
Speicherbandbreite192 Bit
SpeichertypGDDR5
Shared Memorynein
DirectXDirectX 11, Shader 5.0
Herstellungsprozess40 nm
Notebookgrößegroß (17" z.B.)
Erscheinungsdatum01.11.2010
* Die angegebenen Taktraten sind Vorgaben, die von den Notebookherstellern abgeändert werden können.

Benchmarks

3DMark 03 - Standard 1024x768
0% 100%
min: 41399     avg: 41762.5 (39%)     max: 42126 Points
3DMark 05 - Standard 1024x768
0% 100%
min: 22248     avg: 23057 (71%)     max: 23866 Points
3DMark 06
0% 100%
min: 16184     avg: 16509 (64%)     max: 16781 Points
PCMark Vantage - Gaming Score 1024x768
0% 100%
min: 7167     avg: 7167 (32%)     max: 7167 Points
Cinebench R10 - Shading 32Bit
0% 100%
min: 5406     avg: 5409 (50%)     max: 5412 Points
3DMark Vantage - P Result no PhysX 1280x1024
0% 100%
min: 9787     avg: 9800.5 (32%)     max: 9814 Points
3DMark Vantage - P GPU no PhysX 1280x1024
0% 100%
min: 8420     avg: 8589.3 (25%)     max: 8787 Points
...
Radeon HD 4850 -13%
GeForce GTS 450 0%
GeForce GTX 470M
GeForce GTX 550 Ti 16%
Radeon HD 5770 16%
...
GeForce GTX 590 268%
0%
100%
Windows 7 Experience Index - Graphics
0% 100%
min: 7.2     avg: 7.5 (95%)     max: 7.8 points
Windows 7 Experience Index - Gaming graphics
0% 100%
min: 7.2     avg: 7.5 (95%)     max: 7.8 points
Cinebench R11.5 - OpenGL 64Bit
0% 100%
min: 41.31     avg: 41.7 (55%)     max: 41.99 Points
Unigine Heaven 2.1 - high, Tesselation (normal), DirectX11 1280x1024
0% 100%
min: 29.6     avg: 30.2 (22%)     max: 30.8 fps
...
Radeon HD 5670 -24%
GeForce GTX 470M
GeForce GTX 550 Ti 6%
GeForce GTS 450 10%
Radeon HD 5770 23%
Radeon HD 5850 25%
...
GeForce GTX 590 350%
0%
100%
SPECviewperf 11 - Catia 1920x1080
0% 100%
min: 4.19     avg: 4.2 (10%)     max: 4.29 fps
SPECviewperf 11 - Ensight 1920x1080
0% 100%
min: 19.09     avg: 19.1 (49%)     max: 19.19 fps
SPECviewperf 11 - Lightwave 1920x1080
0% 100%
min: 9.49     avg: 9.5 (17%)     max: 9.51 fps
SPECviewperf 11 - Maya 1920x1080
0% 100%
min: 7.1     avg: 7.4 (8%)     max: 7.74 fps
SPECviewperf 11 - Pro/ENGINEER 1920x1080
0% 100%
min: 1.03     avg: 1.1 (8%)     max: 1.15 fps
SPECviewperf 11 - SolidWorks 1920x1080
0% 100%
min: 5.85     avg: 5.9 (11%)     max: 5.88 fps
SPECviewperf 11 - Tcvis 1920x1080
0% 100%
min: 0.66     avg: 0.7 (2%)     max: 0.68 fps
SPECviewperf 11 - Siemens NX 1920x1080
0% 100%
min: 2     avg: 2 (5%)     max: 2.02 fps
3DMark 11 - Performance 1280x720
0% 100%
min: 2162     avg: 2205.5 (25%)     max: 2249 points
3DMark 11 - Performance GPU 1280x720
0% 100%
min: 1970     avg: 2002.5 (22%)     max: 2035 points
- Bereich der Benchmarkergebnisse für diese Grafikkarte
- Durchschnittliche Benchmarkergebnisse für diese Grafikkarte

Spiele Benchmarks

Die folgenden Benchmarks basieren auf unseren Spieletests mit Testnotebooks. Die Performance dieser Grafikkarte bei den gelisteten Spielen ist abhängig von der verwendeten CPU, Speicherausstattung, Treiber und auch Betriebssystem. Dadurch müssen die untenstehenden Werte nicht representativ sein. Detailierte Informationen über das verwendete System sehen Sie nach einem Klick auf den fps Wert.

Call of Duty: Black Ops
Call of Duty: Black Ops (2010)
min.:
84.6  fps      Vergleich
mittel:
77.6  fps      Vergleich
hoch:
77.2  fps      Vergleich
max.:
62.1 64.1 ~ 63 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Fifa 11
Fifa 11 (2010)
min.:
472.6  fps      Vergleich
mittel:
314.3  fps      Vergleich
hoch:
227.7  fps      Vergleich
max.:
150 150.9 ~ 150 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Civilization 5 (2010): In Detailstufe min. im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...
Mafia 2
Mafia 2 (2010)
min.:
111.8  fps      Vergleich
mittel:
85  fps      Vergleich
hoch:
73.8  fps      Vergleich
max.:
43.9 46.1 54.1 ~ 48 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
StarCraft 2
StarCraft 2 (2010)
min.:
254.3  fps      Vergleich
mittel:
92.9  fps      Vergleich
hoch:
75.7  fps      Vergleich
max.:
40.5 41.1 ~ 41 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Just Cause 2 (2010): Mit einer schwächeren Grafikkarte nicht flüssig spielbar - mehr...
Metro 2033
Metro 2033 (2010)
min.:
97.2  fps      Vergleich
mittel:
65.7  fps      Vergleich
hoch:
34.4  fps      Vergleich
max.:
11.8 12.1 ~ 12 fps      Vergleich
» In Detailstufe mittel mit allen getesteten Notebooks spielbar
Dawn of War II - Chaos Rising (2010): In Detailstufe max. im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...
Battlefield: Bad Company 2
Battlefield: Bad Company 2 (2010)
min.:
126.3  fps      Vergleich
mittel:
97.2  fps      Vergleich
hoch:
70.7  fps      Vergleich
max.:
36.6 37.5 ~ 37 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Stalker: Call of Pripyat (2010): Mit einer schwächeren Grafikkarte nicht flüssig spielbar - mehr...
CoD Modern Warfare 2
CoD Modern Warfare 2 (2009)
min.:
213.7  fps      Vergleich
mittel:
108.2  fps      Vergleich
hoch:
87.8  fps      Vergleich
max.:
56.8 58.2 ~ 58 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Risen
Risen (2009)
min.:
129.4  fps      Vergleich
mittel:
83.6  fps      Vergleich
hoch:
54.9  fps      Vergleich
max.:
38 38.2 ~ 38 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Resident Evil 5
Resident Evil 5 (2009)
min.:
155.8  fps      Vergleich
hoch:
98.9  fps      Vergleich
max.:
60.6  fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Need for Speed Shift
Need for Speed Shift (2009)
mittel:
109.6  fps      Vergleich
hoch:
88.7  fps      Vergleich
max.:
55.4 55.7 ~ 56 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Colin McRae: DIRT 2
Colin McRae: DIRT 2 (2009)
min.:
167.1  fps      Vergleich
mittel:
143.9  fps      Vergleich
hoch:
96.5  fps      Vergleich
max.:
53.4 53.9 ~ 54 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Anno 1404
Anno 1404 (2009)
min.:
175.2  fps      Vergleich
max.:
66.3  fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
ArmA 2 (2009): Mit einer schwächeren Grafikkarte nicht flüssig spielbar - mehr...
F.E.A.R. 2
F.E.A.R. 2 (2009)
min.:
192.2  fps      Vergleich
mittel:
131.7  fps      Vergleich
hoch:
109.8  fps      Vergleich
max.:
58.2 58.2 ~ 58 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
GTA IV - Grand Theft Auto (2008): In Detailstufe hoch im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...
Left 4 Dead
Left 4 Dead (2008)
min.:
218.5  fps      Vergleich
hoch:
164.6  fps      Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
Far Cry 2
Far Cry 2 (2008)
min.:
168  fps      Vergleich
hoch:
113.6  fps      Vergleich
max.:
50.6 50.6 ~ 51 fps      Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Crysis Warhead (2008): In Detailstufe min. im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...
Call of Duty 4 - Modern Warfare
Call of Duty 4 - Modern Warfare (2007)
min.:
275  fps      Vergleich
mittel:
158.5  fps      Vergleich
hoch:
105.7  fps      Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
Supreme Commander - FA Bench (2007): In Detailstufe max. im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...
Crysis - GPU Benchmark
Crysis - GPU Benchmark (2007)
min.:
119.4  fps      Vergleich
mittel:
78.7  fps      Vergleich
hoch:
63.8  fps      Vergleich
max.:
16.3 16.6 ~ 16 fps      Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
Crysis - CPU Benchmark
Crysis - CPU Benchmark (2007)
min.:
141.1  fps      Vergleich
mittel:
81.3  fps      Vergleich
hoch:
61.4  fps      Vergleich
max.:
15.5 15.8 ~ 16 fps      Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
World in Conflict - Benchmark (2007): In Detailstufe hoch im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...
Call of Juarez Benchmark
Call of Juarez Benchmark (2006)
hoch:
78  fps      Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
Half Life 2 - Lost Coast Benchmark
Half Life 2 - Lost Coast Benchmark (2005)
hoch:
235  fps      Vergleich
» In Detailstufe hoch mit allen getesteten Notebooks spielbar
F.E.A.R. (2005): In Detailstufe hoch im Schnitt mit einer schwächeren Grafikkarten spielbar - mehr...

Eine Liste mit weiteren Spielen und allen Grafikkarten finden Sie auf unserer Seite: Welches Spiel ist mit welcher Grafikkarte spielbar

Notebooktests mit NVIDIA GeForce GTX 470M Grafikkarte

Deviltech Fragbook DTX (P170HM) (Intel Core i7 2630QM, 17.3")
» Test Deviltech Fragbook DTX (Clevo P170HM) Notebook - Test
» Deviltech Fragbook DTX (P170HM) - Externer Test

One G90 (Intel Core i7 2720QM, 17.3")
» One G90 - Externer Test
