NVIDIA GeForce GTX 970M SLI

NVIDIA GeForce GTX 970M SLI

Die NVIDIA GeForce GTX 970M SLI ist ein Verbund aus zwei GeForce GTX 970M Grafikkarten der High-End-Klasse, der Ende 2014 vorgestellt wurde. Die GTX 970M GPU basiert auf dem in 28 Nanometern gefertigten Maxwell-Grafikchip GM204, der auch beim Top-Modell GeForce GTX 980M sowie verschiedenen Desktop-Karten zum Einsatz kommt. Die von Nvidia spezifizierten Taktraten liegen bei 924 MHz (zzgl. Boost) für die GPUs sowie 1.250 MHz (5.000 MHz effektiv) für den bis zu 2x 6 GB großen GDDR5-Speicher.

Beide Grafikkarten rendern jeweils abwechselnd ein Bild (AFR), wodurch sich die Leistung gegenüber einer einzelnen GPU im Optimalfall fast verdoppelt. Allerdings kann es durch ungleichmäßige Abstände zwischen zwei Bildern zu spürbaren (Mikro-)Rucklern kommen, obwohl die fps-Raten in einem flüssigen Bereich liegen.

Architektur

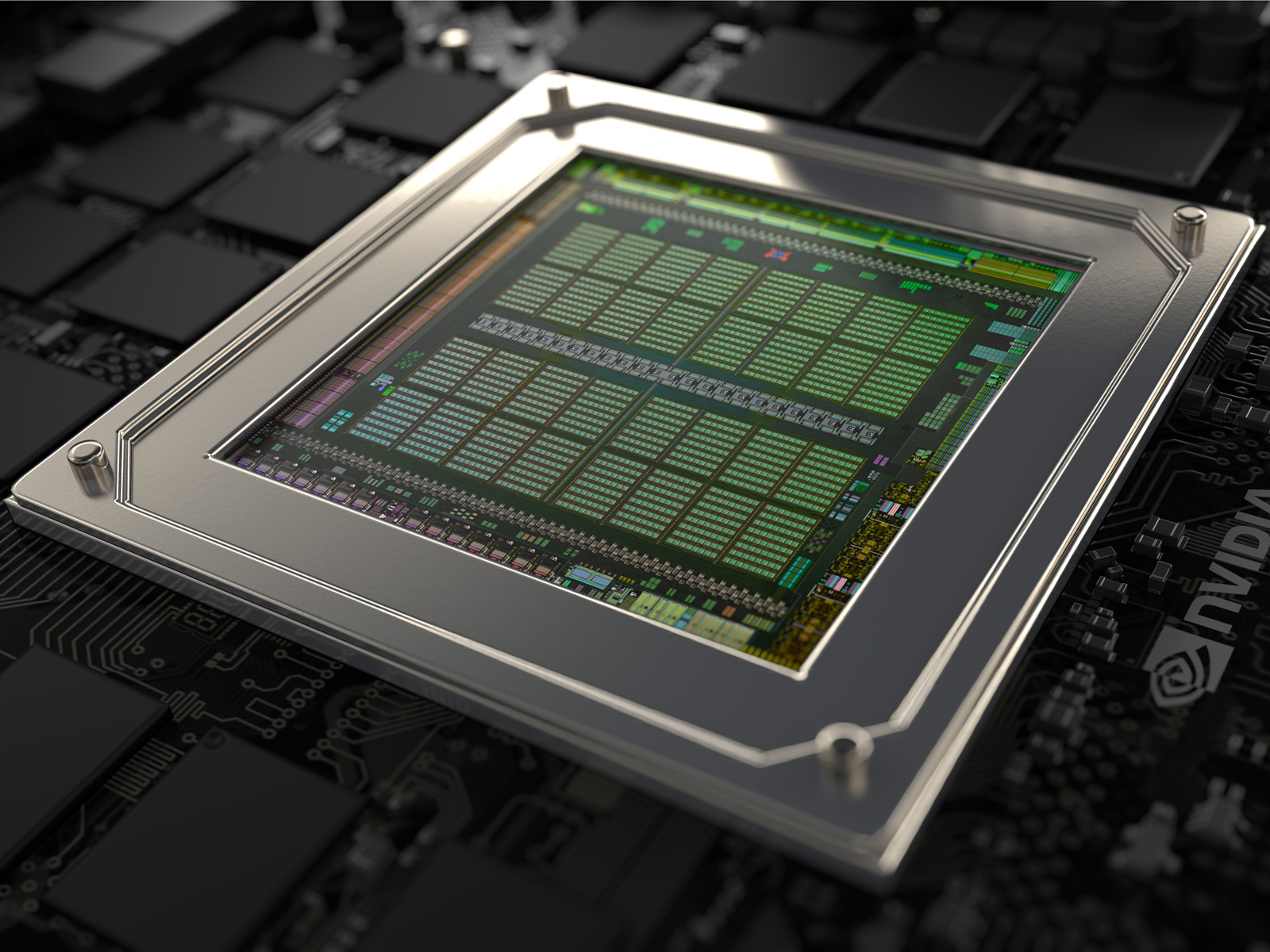

GM204 basiert auf Nvidias Maxwell-Architektur, die die vorherige Kepler-Generation ablöst. Zur Steigerung der Auslastung und Energieeffizienz hat Nvidia unter anderem die sogenannten Streaming Multiprocessors (SMM) umstrukturiert, die nunmehr je 128 Shader-Einheiten und 8 TMUs integrieren. Je vier SMMs bilden einen GPC, insgesamt 4 GPCs sind im GM204 verbaut. Im Falle der GeForce GTX 970M hat Nvidia jedoch 6 der insgesamt 16 SMMs deaktiviert, sodass nur 1.280 Shader-ALUs und 80 TMUs genutzt werden können. Hinzu kommen 48 ROPs, organisiert in drei Clustern à 16 Einheiten.

Das Speicherinterface beider GPUs besitzt eine Breite von jeweils 192 Bit (3x 64 Bit) und soll dank eines verbesserten Komprimierungs-Algorithmus eine ausreichend schnelle Anbindung an den GDDR5-Speicher gewährleisten. Hinzu kommen stark vergrößerte L1- (96 KB pro SMM) und L2-Caches (2 MB), die den Bandbreitenbedarf senken. Anders als der Mittelklasse-Chip GM107 unterstützt GM204 bereits DirectX 12 mit Feature Level 12_1 und verfügt über SMMs mit einer verbesserten Polymorph-Engine.

Leistung

Die Performance einer GeForce GTX 970M liegt etwa 10 Prozent über einer GTX 880M, sodass sich auch beim Vergleich der jeweiligen SLI-Varianten eine ähnliche Differenz ergibt. Damit ist die GeForce GTX 970M SLI Ende 2014 die zweitschnellste Grafiklösung für Notebooks, lediglich ein SLI-Verbund aus zwei GeForce-GTX-980M-Karten rechnet nochmals rund 30 Prozent schneller. Maximale Details, zusätzliche Qualitäts-Features wie AA/AF und extreme hohe Auflösungen werden in nahezu allen aktuellen Spielen ohne Probleme bewältigt.

Features

Das Featureset entspricht zu großen Teilen dem der GeForce-GTX-800M-Serie. Bis zu 4 aktive Displays (mit Optimus u.U. weniger) sind mit der GTX 970M möglich, die mit einer maximalen Auflösung von 3840 x 2160 Pixeln zum Beispiel über DisplayPort 1.2 oder HDMI 2.0 (kein HDCP bei 4K) angebunden werden können. HD-Audio-Formate wie Dolby True HD und DTS-HD lassen sich als Bitstream an einen geeigneten Receiver senden. Wie in der Vergangenheit kann jedoch auch weiterhin 3D Vision nicht mit Optimus-Unterstützung kombiniert werden.

Der aktualisierte Videoprozessor VP6 kann nicht nur gängige Formate wie H.264, sondern ab sofort auch H.265 bis zu einer Auflösung von 4K decodieren und encodieren (per NVENC-API). Auch mehrere parallele Streams, beispielsweise für Picture-in-Picture bei einer Blu-Ray, sind möglich.

Weitere Features der GTX-900M-Serie, die jedoch teils auch von älteren Karten unterstützt werden, sind Battery Boost (längere Akkulaufzeit beim Spielen), Shadowplay (Aufzeichnung von Spiele-Videos, bis zu 4Kp60 und 130 Mbit/s) und Gamestream (Spiele-Streaming auf Shield-Konsole). Weitere Informationen dazu unter diesem Link.

Leistungsaufnahme

Die Leistungsaufnahme einer GeForce GTX 970M sollte inkl. MXM Board und Speicher im Bereich der GTX 870M liegen, die mit einer TDP von 100 Watt spezifiziert wurde. Bei der SLI-Version verdoppelt sich dieser Wert folglich auf etwa 200 Watt, sodass die Grafiklösung nur in sehr großen und schweren Gaming-Notebooks mit leistungsfähiger Kühlung eingesetzt werden kann. Bei geringer Last helfen variable Taktraten dabei, Energie einzusparen.

HerstellerNVIDIA
GeForce GTX 900M Serie
GeForce GTX 980M SLI (compare) 3072 @ 1038 - 1127 (Boost) MHz2x 256 Bit @ 5000 MHz
GeForce GTX 970M SLI 2560 @ 924 - 1038 (Boost) MHz2x 192 Bit @ 5000 MHz
GeForce GTX 965M SLI (compare) 2048 @ 924 - 950 (Boost) MHz2x 128 Bit @ 5000 MHz
GeForce GTX 980M (compare) 1536 @ 1038 - 1127 (Boost) MHz256 Bit @ 5000 MHz
GeForce GTX 970M (compare) 1280 @ 924 - 1038 (Boost) MHz192 Bit @ 5000 MHz
GeForce GTX 965M (compare) 1024 @ 924 / 935 - 950 / 1151 (Boost) MHz128 Bit @ 5000 MHz
GeForce GTX 960M (compare) 640 @ 1096 - 1202 (Boost) MHz128 Bit @ 5000 MHz
GeForce GTX 950M (compare) 640 @ 914 - 993 - 1124 (Boost) MHz128 Bit @ 1800 - 5000 MHz
ArchitekturMaxwell
Pipelines2560 - unified
Kerntakt924 - 1038 (Boost) MHz
Speichertakt5000 MHz
Speicherbandbreite2x 192 Bit
SpeichertypGDDR5
Max. Speichergröße2x 6144 MB
Shared Memorynein
DirectXDirectX 12 (FL 12_1), Shader 5.0
Transistoren2x 5200 Millionen
Herstellungsprozess28 nm
FeaturesBattery Boost, GameStream, ShadowPlay, GPU Boost 2.0, Optimus, PhysX, CUDA, SLI, GeForce Experience
Notebookgrößegroß (17" z.B.)
Erscheinungsdatum07.10.2014

Benchmarks

3DMark - Cloud Gate Standard Score 1280x720
min: 23191     avg: 25744.5     median: 25556 (41%)     max: 28674 Points
3DMark - Cloud Gate Standard Graphics 1280x720
min: 88044     avg: 96256.5     median: 96943 (53%)     max: 103095 Points
3DMark - Fire Strike Score 1920x1080
min: 10621     avg: 10865.2     median: 10741 (40%)     max: 11358 Points
3DMark - Fire Strike Graphics 1920x1080
min: 14231     avg: 14776     median: 14759 (36%)     max: 15354 Points
3DMark - Ice Storm Standard Graphics 1280x720
min: 157047     avg: 276540     median: 303556 (40%)     max: 342001 Points
3DMark 11 - Performance 1280x720
min: 14203     avg: 14633     median: 14514 (41%)     max: 15300 points
3DMark 11 - Performance GPU 1280x720
min: 18249     avg: 19109     median: 18870 (37%)     max: 20447 points
3DMark Vantage
P Result 1280x1024 +
P GPU no PhysX 1280x1024 +
3DMark 06 Standard 1280x1024 +
SPECviewperf 12
Solidworks (sw-03) 1900x1060 +
Siemens NX (snx-02) 1900x1060 +
Showcase (showcase-01) 1900x1060 +
Medical (medical-01) 1900x1060 +
Maya (maya-04) 1900x1060 +
Energy (energy-01) 1900x1060 +
Creo (creo-01) 1900x1060 +
Catia (catia-04) 1900x1060 +
Cinebench R10 Shading 32Bit +
Cinebench R11.5 OpenGL 64Bit +
Cinebench R15
OpenGL 64Bit +
Ref. Match 64Bit +
LuxMark v2.0 64Bit - Sala GPUs-only
min: 3744     avg: 3818.5     median: 3818 (35%)     max: 3893 Samples/s
ComputeMark v2.1 - Normal, Score 1024x600
min: 5307     avg: 5327.5     median: 5327 (19%)     max: 5348 Points
- Bereich der Benchmarkergebnisse für diese Grafikkarte
- Durchschnittliche Benchmarkergebnisse für diese Grafikkarte
* Smaller numbers mean a higher performance

Spiele-Benchmarks

Die folgenden Benchmarks basieren auf unseren Spieletests mit Testnotebooks. Die Performance dieser Grafikkarte bei den gelisteten Spielen ist abhängig von der verwendeten CPU, Speicherausstattung, Treiber und auch Betriebssystem. Dadurch müssen die untenstehenden Werte nicht repräsentativ sein. Detaillierte Informationen über das verwendete System sehen Sie nach einem Klick auf den fps-Wert.

min. 1280x720
107.6  fps    + Vergleich
mittel 1366x768
102.5  fps    + Vergleich
hoch 1920x1080
90.7  fps    + Vergleich
max. 1920x1080
68.1  fps    + Vergleich
4K 3840x2160
37.1  fps    + Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Additional Benchmarks
Medium / Off 1920x1080
102.1
min. 1280x720
60.7  fps    + Vergleich
mittel 1366x768
60.3  fps    + Vergleich
hoch 1920x1080
52.2  fps    + Vergleich
max. 1920x1080
50.2  fps    + Vergleich
4K 3840x2160
25.1  fps    + Vergleich
» In Detailstufe max. mit allen getesteten Notebooks spielbar
Additional Benchmarks
Medium / Off 4xAF 1920x1080
59.6
min. 1280x720
161.3  fps    + Vergleich
mittel 1366x768
129.4  fps    + Vergleich
hoch 1920x1080
71.9  fps    + Vergleich
max. 1920x1080
54.9  fps    + Vergleich
4K 3840x2160
26.2  fps    + Vergleich
